1、外嚙合齒輪泵
齒輪泵的結構是很簡單的，即它的基本形式就是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互嚙合旋轉，這個殼體的內部類似“8”字形，兩個齒輪裝在里面，齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的物料在吸入口進入兩個齒輪中間，并充滿這一空間，隨著齒的旋轉沿殼體運動，后在兩齒嚙合時排出。
油封又叫旋轉軸唇形密封圈，俗稱皮碗軸封。它由彈性體、金屬骨架和彈簧組成。
油封簡單、價廉、拆裝方便，對軸振動和偏心適應性好，泄漏量僅1滴/h,但功耗大。安裝時唇邊向油液側，防止偏斜。

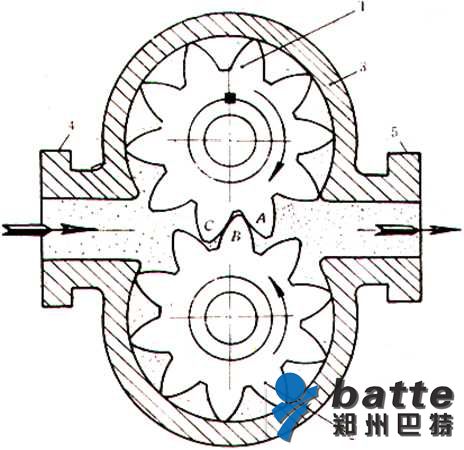

由一對齒輪、泵體和端蓋組成了泵內的工作容積，按圖示方向轉動時，左側輪齒退出嚙合→P↓吸入液體，吸入腔與吸入管相連；右側輪齒進入嚙合→擠壓液體P↑排出液體，為排出腔與排出管相連 .
齒輪泵由于摩擦面多，一般只用來排送具有潤滑性的液體。吸、排方向取決于泵的轉向
2、 內嚙合齒輪泵結構和工作原理

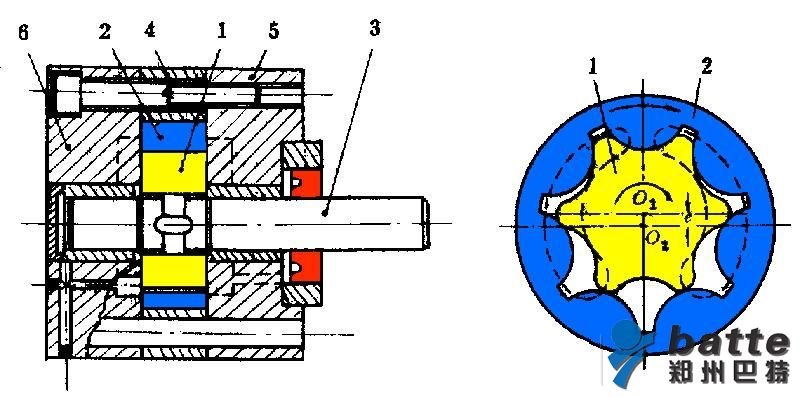

1）、 帶月牙形隔板的內嚙合齒輪泵
（★★★）泵軸轉向改變，靠嚙合齒作用力使隔板轉過180°，吸排方向不變。齒輪比齒環齒數少，齒輪與齒環轉向相同，齒輪比齒環轉速大。
優點：吸入性能好，易消除困油現象，流量脈動率小。
缺點：泄漏途徑多，容積效率比外嚙合式低

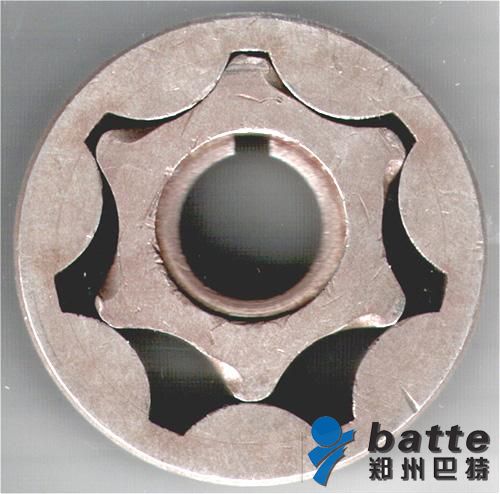

（2） 轉子泵
優點：吸入性能好，適用于高轉速；運轉平穩，壽命長；齒數少，工作容積大；缺點：齒數少時流量和壓力脈動大；密封性差，容積效率低。
鄭州巴特熔體泵有限公司生產的熔體泵
1、是用來輸送高溫高黏度的熔體的齒輪泵，常用來輸送熔融塑料熔體。
2、隸屬外嚙合容積式齒輪泵。是高溫聚合物熔體齒輪泵。
3、熔體泵已經廣泛應用在化纖、造粒、塑料薄膜、片材、板材、型材、管材、電線電纜、拉絲、復合擠出等生產線上，可加工的物料幾乎涵蓋了大部分高分子材料，如：PE、PC、PP、PVC、HIPS、PMMA、PS、PA、TPUR、含氟聚合物、聚砜、聚酯、熱塑性彈性體、橡膠以及熱黏合劑等。
