齒輪泵是機器潤滑、供油或其它液體系統中的一個部件，液壓泵的一種。屬旋轉式。齒輪箱內有2個或2個以上的齒輪嚙合，在旋轉作用下從一側吸入流體再向另一側排出。其振動及噪聲比螺桿泵稍大，可作為螺桿泵代用型式。 其作用是使油或其它流體介質具一定的壓力和流量及流向。

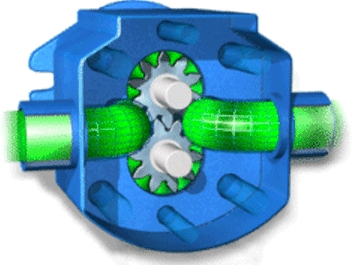

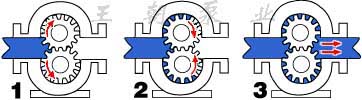

齒輪泵工作原理很簡單，就是一個主動輪一個從動輪，兩個齒輪參數相同，在一個泵體內做旋轉運動。在這個殼體內部形成類似一個“8”字形的工作區，齒輪的外徑和兩側都與殼體緊密配合，傳送介質從進油口進入，隨著齒輪的旋轉沿殼體運動，后從出油口排出，后將介質的壓力轉化成機械能進行做功。以下是四張齒輪泵工作原理圖：
齒輪泵也叫正排量裝置，即像一個缸筒內的活塞，當一個齒進入另一個齒的流體空間時，液體就被機械性地?cái)D排出來。因?yàn)橐后w是不可壓縮的，所以液體和齒就不能在同一時間占據同一空間，這樣，液體就被排除了。由于齒的不斷嚙合，這一現象就連續在發生，因而也就在泵的出口提供了一個連續排除量，泵每轉一轉，排出的量是一樣的。隨著驅動軸的不間斷地旋轉，泵也就不間斷地排出流體。泵的流量直接與泵的轉速有關。 實際上，在泵內有很少量的流體損失，這使泵的運行效率不能達到100％，因?yàn)檫@些流體被用來潤滑軸承及齒輪兩側，而泵體也絕不可能無間隙配合，故不能使流體100％地從出口排出，所以少量的流體損失是必然的。然而泵還是可以良好地運行，對大多數擠出物料來說，仍可以達到93％～98％的效率。

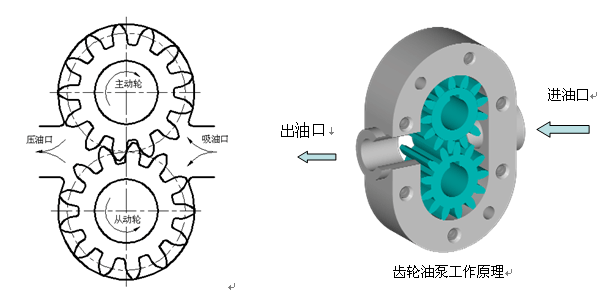

齒輪泵工作原理示意圖
