鄭州巴特熔體泵有限公司技術力量雄厚，有著多年開發、生產高溫熔體泵和控制系統經驗，為客戶提供及推薦各種有效且可靠的測量控制方法和成套控制系統，為客戶精密擠出提供高性 能的生產設備。
承蒙惠購本系統不勝感激。敬請使用前先詳細的閱讀本手冊，以便正確使用。如遇不正常事項或意外，請與我們聯系。
一、系統介紹本系統采用 泰州海格儀表，大大提高了系統的實用性。控制系統具有顯示、控制、報警聯鎖功能。壓力測量選用高溫熔體壓力傳感器、溫度測量選用K型熱電偶、溫度控制器選用一體式 SSR 模塊。 壓力控制的執行選用變頻電機。
二、 系統安裝
1、控制柜為落地式（見下圖），直接固定在地面上。用戶也可以自制底座。
2、將控制系統動力線從控制柜側面引入柜內，按照端子接線圖連接。
3、將溫度和壓力傳感器、加熱器、電機安裝在設備上。電纜從控制柜的側面引 入柜內，（動力線.信號線分隔安裝）按照端子接線圖聯接。
安裝說明
1、 電源進線 3 相四線 380V、熔體泵電機 3 相 0-380V；
2、泵體加熱器單相110-220V；
3、進、出口壓力檢測信號4-20mA ;
4、泵前、泵體、泵后溫度檢測信號 K 型熱電偶；
5、泵前、泵后加熱器單相 220V。
4、擠出機控制信號是開關量。（用于啟動和停止供料設備）
5、電機動力線按照說明書連接（開機前必須檢查電機絕緣，校正電機的正反轉）； 壓力傳感器（4-20mA）信號正為紅線，信號負為黑線；溫度加熱器動力線（220V）不分正負，（但通電前必須檢查線路，保證沒有接地和短路）。
三、 主要技術指標
測量精度 ±0.5%
控制精度 ±1%
保護方式 斷路器短路保護 變頻器過載保護
熔斷器過流保護
使用環境 環境溫度-10℃-50℃ 濕度小于 85RH 無凝露 避免強腐蝕性氣體
供電電壓 380V/AC
額定容量 7.5KW
過程接口 壓力傳感器 M14X1.5 （外螺紋）
設備開孔 M14X1.5或1/2-20 UNF（內螺紋）
溫度傳感器 M12X1.25（外螺紋）
設備開孔 M2X1.25（內螺紋）
加熱器 由用戶確定

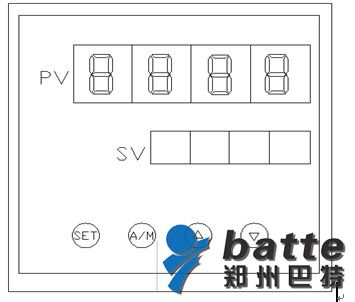

四、系統參數設置
敬告！非工程技術人員不能修改系統參數，否則將造成控制錯誤更詳細的設置方法請咨詢我公司技術部門。
#按住SET鍵3秒即可進入?yún)?shù)層，要退出參數層也必須按住SET鍵超過3秒。
（2）A/M鍵
#在參數設定狀態下作移位鍵
（3）減數鍵
#在參數設定時作減數鍵。
（4）加數鍵
#在參數設定時作加數鍵
各模式功能
| 符號 | 名 稱 | 設定范圍 | 說 明 | |
| AL-1 | 第1報警 | -1999+1999 | 第1報警設定值 | |
| SN | 輸入類型 | 按信號而定 | 具體見輸入類型表 | |
| P-5H | 高滿度顯示 | 按具體需要 | 可設定輸入信號的高滿度值 |
五、系統投運
設備安裝及參數設定完成后，系統即可投入運行。
1、 開始對泵體前段、泵體、和泵體后 段進行預熱。
2、 當泵體溫度達到設定值后，將主機和泵控制開關打開手動開始對系統加壓。
3、 （入口壓力運行范圍2.5-4.5MaP）旋轉泵調速旋鈕使出口產生所需壓力（出口壓力可根據生產需要自行調整），系統即投入正常運行。
4、 在試運行過程中要注意觀察各個參數的變化情況，如有異常請重新切回 手動控制。檢查原因及時排除。在緊急情況下可按下急停按鈕，系統停車。
六、 隨機文件及附件
1、高溫熔體壓力傳感器 2支
2、溫度傳感器 3 支
3、控制系統使用手冊 1 份
4、柜內接線端子圖 1份
